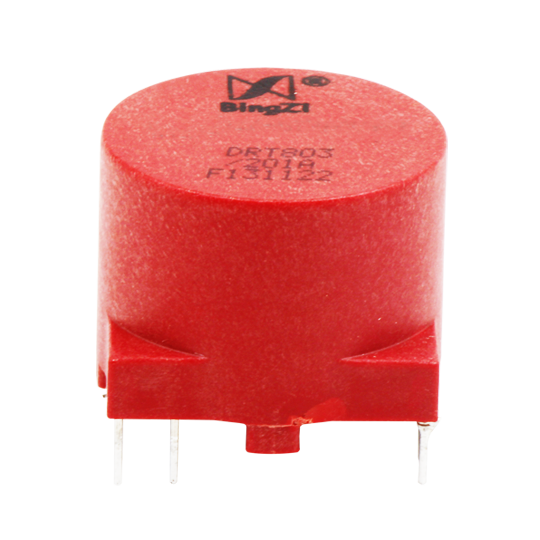

DRT系列IGBT驅動變壓器系我公司為驅動IGBT和MOSFET而專門研制的最新產品,以新型材料作為磁芯,可滿足多項應用要求。
一.產品特點:
① 耦合電容低,使之具有很高的抗干擾能力;
② 漏感小,保證了更好的輸出脈沖波形;
③ 無開關延時、瞬時傳輸功率高;
④ 抗電強度高,安全可靠;
⑤ 全封閉,機械和耐環境性能好;
⑥ 體積小巧,結構緊湊,外形美觀,針腳穿孔式安裝,使用方便。
二.使用條件:
① 環境溫度:-40℃~+85℃;
② 相對濕度:溫度為40℃時不大于90%;
③ 大氣壓力:860~1060mbar(約為650~800mmHg)。
三.絕緣耐熱等級:B級(130℃)
四.安全特性:
① 絕緣電阻:常態時大于1000MΩ;
② 阻燃性:符合UL94-V0級。
五.DRT系列驅動變壓器各型號典型特性對比表:
序號  | 型號  | 變比 (u)  | ∫udt (μVs)  | 耐壓 VP (kV)  | 外形尺寸 (mm)3  | 重量  | 頁碼  |
1  | 1:1  | 280  | 3.1  | 16.6×12.5×13.5  | 4.9  | 127  | |
2  | 2:1  | 280  | 3.1  | 16.6×12.5×13.5  | 4.6  | 127  | |
3  | 3:1  | 280  | 3.1  | 16.6×12.5×13.5  | 4.8  | 127  | |
4  | 1:1:1  | 280  | 3.1  | 16.6×12.5×13.5  | 5.0  | 127  | |
5  | 2:1:1  | 280  | 3.1  | 16.6×12.5×13.5  | 4.6  | 127  | |
6  | 3:1:1  | 280  | 3.1  | 16.6×12.5×13.5  | 4.6  | 127  | |
7  | 1:1  | 310  | 3.1  | 20.2×20×14.5  | 7.8  | 127  | |
8  | 2:1  | 310  | 3.1  | 20.2×20×14.5  | 7.5  | 127  | |
9  | 3:1  | 310  | 3.1  | 20.2×20×14.5  | 8  | 127  | |
10  | 1:1:1  | 310  | 3.1  | 20.2×20×14.5  | 7.6  | 127  | |
11  | 2:1:1  | 310  | 3.1  | 20.2×20×14.5  | 7.5  | 127  | |
12  | 3:1:1  | 310  | 3.1  | 20.2×20×14.5  | 7.3  | 127  |
序號  | 型號  | 變比 (u)  | ∫udt (μVs)  | 耐壓 VP (kV)  | 外形尺寸 (mm)3  | 重量  | 頁碼  |
13  | 1:1  | 1000  | 6  | 30.14×27.94×25  | 36.5  | 128  | |
14  | 2:1  | 1000  | 6  | 30.14×27.94×25  | 34.3  | 128  | |
15  | 3:1  | 1000  | 6  | 30.14×27.94×25  | 35  | 128  | |
16  | 1:1:1  | 1000  | 6  | 30.14×27.94×25  | 35  | 128  | |
17  | 2:1:1  | 1000  | 6  | 30.14×27.94×25  | 34.3  | 128  | |
18  | 3:1:1  | 1000  | 6  | 30.14×27.94×25  | 34.8  | 128  | |
19  | 1:1  | 480  | 4.5  | 23×23×22  | 17.8  | 129  | |
20  | 2:1  | 480  | 4.5  | 23×23×22  | 17.8  | 129  | |
21  | 3:1  | 480  | 4.5  | 23×23×22  | 17.3  | 129  | |
22  | 1:1:1  | 480  | 4.5  | 23×23×22  | 18.1  | 129  | |
23  | 2:1:1  | 480  | 4.5  | 23×23×22  | 18.3  | 129  | |
24  | 3:1:1  | 480  | 4.5  | 23×23×22  | 18.5  | 129  | |
25  | 1:1  | 1000  | 4.5  | 27.6×25.1×20  | 23.5  | 129  | |
26  | 2:1  | 1000  | 4.5  | 27.6×25.1×20  | 23.5  | 129  | |
27  | 3:1  | 1000  | 4.5  | 27.6×25.1×20  | 23.8  | 129  | |
28  | 1:1:1  | 1000  | 4.5  | 27.6×25.1×20  | 24  | 129  | |
29  | 2:1:1  | 1000  | 4.5  | 27.6×25.1×20  | 23.3  | 129  | |
30  | 3:1:1  | 1000  | 4.5  | 27.6×25.1×20  | 23.5  | 129  | |
31  | 1:1  | 40  | 3.1  | 14×9.5×15  | 3.0  | 130  | |
32  | 2:1  | 40  | 3.1  | 14×9.5×15  | 3.8  | 130  | |
33  | 3:1  | 40  | 3.1  | 14×9.5×15  | 3.8  | 130  | |
34  | 1:1  | 110  | 3.1  | 14×13.7×12  | 3.9  | 130  | |
35  | 2:1  | 110  | 3.1  | 14×13.7×12  | 3.8  | 130  | |
36  | 3:1  | 110  | 3.1  | 14×13.7×12  | 2.8  | 130  | |
37  | 1:1:1  | 110  | 2.5  | 14×13.7×12  | 3.9  | 130  | |
38  | 2:1:1  | 110  | 2.5  | 14×13.7×12  | 3.8  | 130  | |
39  | 3:1:1  | 110  | 2.5  | 14×13.7×12  | 3.8  | 130  | |
40  | 1:1  | 150  | 3.1  | 16.6×14.8×14.3  | 3.8  | 131  | |
41  | 2:1  | 150  | 3.1  | 16.6×14.8×14.3  | 4.1  | 131  | |
42  | 3:1  | 150  | 3.1  | 16.6×14.8×14.3  | 4.3  | 131  | |
43  | 1:1:1  | 150  | 2.5  | 16.6×14.8×14.3  | 5.8  | 131  | |
44  | 2:1:1  | 150  | 2.5  | 16.6×14.8×14.3  | 5.9  | 131  | |
45  | 3:1:1  | 150  | 2.5  | 16.6×14.8×14.3  | 6  | 131  | |
46  | 1:1  | 80  | 4.5  | 22.5×22.5×16  | 7.5  | 131  | |
47  | 2:1  | 150  | 4.5  | 22.5×22.5×16  | 6.8  | 131  | |
48  | 3:1  | 240  | 4.5  | 22.5×22.5×16  | 6.0  | 131  | |
49  | 1:1:1  | 90  | 4.5  | 22.5×22.5×16  | 7.0  | 131  | |
50  | 2:1:1  | 150  | 4.5  | 22.5×22.5×16  | 6.5  | 131  | |
51  | 3:1:1  | 240  | 4.5  | 22.5×22.5×16  | 6.2  | 131  |
說明:
① 上表中所給出的參數是在室溫下測得的典型值。
② 各參數的意義:
u—變比=Ⅰ:Ⅱ:Ⅲ
VP—各繞組之間施加的抗電強度試驗電壓之有效值,持續時間60s
∫udt—額定伏微秒積≈V1·tn(在一定頻率范圍內其值基本不變)
LP—線圈初級電感量 f=1000Hz V=0.3V
LS—漏感(將次級繞組短路后測量) f=1000Hz V=1V
CK—分布電容 f=1000Hz V=1V
六.選型指南:
① 首先根據系統的工作電壓V。(有效值)來確定所需的抗電強度Vp,可按表1推薦選擇:
表1:
工作電壓 V。  | 220V  | 380V  | 500V  | 800V  |
抗電強度 Vp  | 1.9kV  | 3.1 kV  | 4.5 kV  | 6 kV  |
② 根據控制級電源電壓和IGBT需要的驅動電壓選擇變比。
例如:若初級脈沖幅值為15V,為了使IGBT可靠驅動,則需要選擇變比為1:1的驅動變壓器,如DRT801/101A、DRT801/111B或DRT802/101A等。若初級脈沖幅值為24-30V,為了使IGBT可靠驅動,則需要選擇變比為2:1的驅動變壓器,如DRT801/201A、DRT801/211B或DRT802/201A等。
③ 根據伏微秒積(∫udt)及驅動脈沖的頻率,按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型。
例如:若調制脈沖的頻率為20kHz,脈沖幅度為15V,脈寬為20μs,則其伏微秒積∫udt=15×20=300 μVs,按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型,可選DRT802系列產品。若調制脈沖的頻率為50kHz,脈沖幅度為24V,脈寬為10μs,則其伏微秒積∫udt=24×10=240μVs,按已知驅動脈沖的伏微秒積應小于等于該頻率范圍內DRT驅動變壓器的額定伏微秒積的原則選型,可選DRT801系列產品。
    七.使用指南:

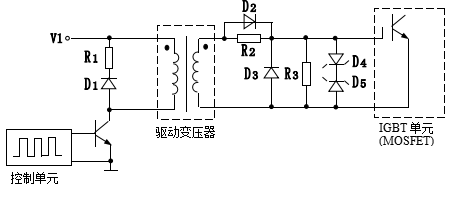

① 典型應用電路:


② 說明:
ⅰ.R1、D1主要起續流作用。D1一般可選1N4007,R1可選1kΩ~2 kΩ;
ⅱ.D2、D3,R2、R3主要起整形和防止IGBT柵極開路并提供放電回路。D2、D3可選用加速二極管,用以提高IGBT的開關速度,R2、R3可選幾十歐姆~幾百歐姆。
ⅲ.D4、D5主要起限制加在IGBT(g-e)端的電壓作用,避免過高的柵射電壓擊穿柵極。
ⅳ.驅動變壓器的使用頻率可以在幾kHz ~幾十kHz之間。
八.DRT系列IGBT驅動變壓器的各參數意義及外形圖、安裝尺寸、線圈圖和主要技術參數(典型值)
① 各參數的意義:
u—變比=Ⅰ:Ⅱ:Ⅲ。
VP—各繞組之間施加的抗電強度試驗電壓之有效值,持續時間60s。
∫udt—額定伏微秒積≈V1·tn(在一定頻率范圍內其值基本不變)。
V1—輸入脈沖幅度(初級脈沖電壓)。
tn—在相應的V1和fP下驅動變壓器的額定傳輸脈寬。
V2—輸出脈沖幅度(次級脈沖幅度)。
RL—IGBT模塊或MOSFET控制級等效電阻。
LP—線圈初級電感量 f=1000Hz V=0.3V
LS—漏感(將次級繞組短路后測量) f=1000Hz V=1V
CK—分布電容 f=1000Hz V=1V
