北京創四方電子集團股份有限公司

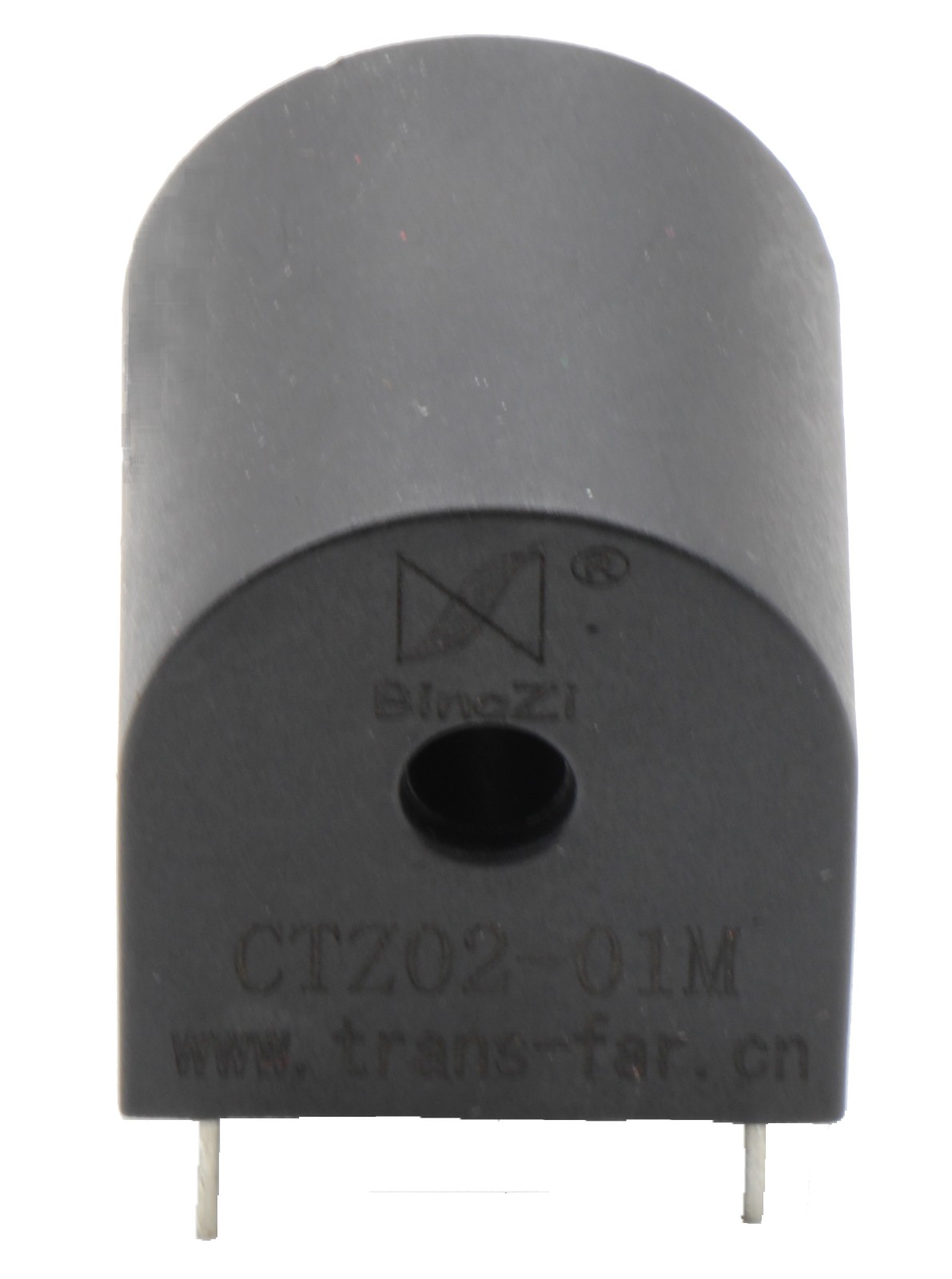

一、特點：
1．臥式穿芯，印刷線路板直接焊接安裝；
2．體積小，精度高，外形美觀；
3．全封閉，機械和耐環境性能好，電壓隔離能力強。
二、使用環境條件：
1．環境溫度：-55℃~+85℃；
2．相對濕度：溫度為40℃時不大于90%；
3．大氣壓力：860~1060mbar(約為650~800mmHg)。
三、工作頻率范圍 20Hz~20kHz。
四、絕緣耐熱等級：B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻6000V50Hz /1分鐘；
3．阻燃性：符合UL94-Vo級。

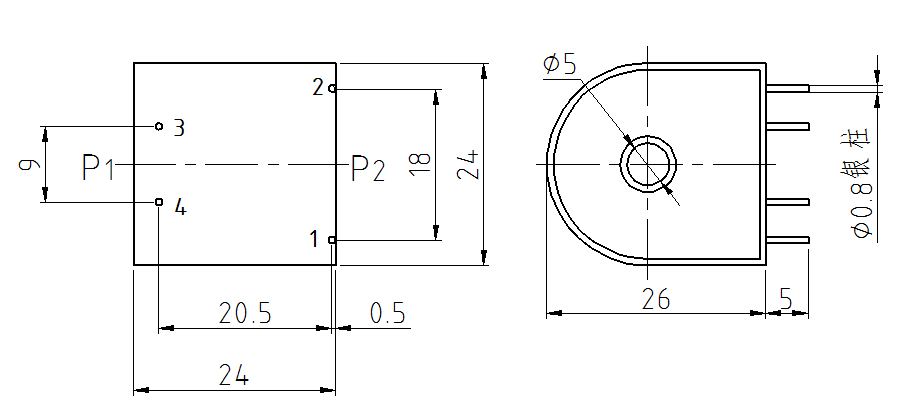

六、外形圖、安裝尺寸見下圖一（尺寸誤差：±0.3mm）：
圖一

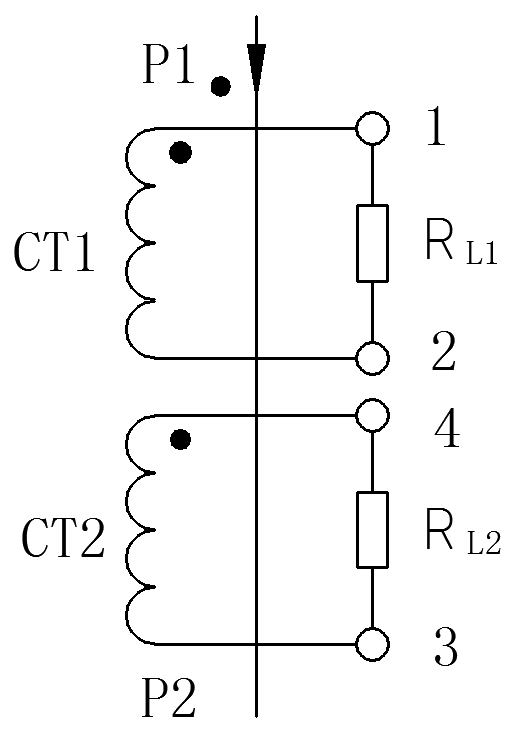

七、線圈圖見下圖二 ,每個互感器包含兩個單獨的互感器線圈，電阻為外置；
圖二
八、典型應用及性能參數：
用電阻法直接獲得采樣電壓時(如右上圖三所示)性能參數見表一；
表一：
產品型號 | 額定 輸入電流 | 額定 輸出電流 | 額定 采樣電阻 | 額定 采樣電壓 | 相移 | 非線性度 | 線性范圍 | 耐壓 (kV) | |
CTZ02-01M | CT1參數 | 5A | 1.414mA | 500Ω | 0.707V | ≤30’ | ≤0.2% | 10倍額定 | ≥6 |
CT2參數 | 5A | 5mA | 20Ω | 0.1V | ≤30’ | ≤0.2% | 3倍額定 | ||
九、注意事項：
1．電流互感器初級應串聯于被測電流回路中，次級應近似工作于短路狀態。
2．電流互感器次級電路不允許開路，所以請不要裝熔斷器。
