您當前的位置是首頁產品中心變壓器電源變壓器全封閉印刷線路板焊接式電源變壓器“綠魔方”M系列環形印刷線路板焊接式電源變壓器

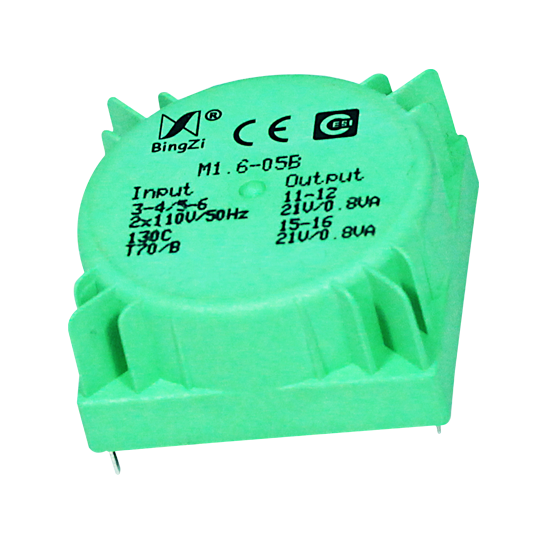

“綠魔方”M系列環形印刷線路板焊接式電源變壓器

“綠魔方”M系列環形印刷線路板焊接式電源變壓器

1．全封閉印刷線路板直接焊接安裝、外形美觀；
2．安裝高度小，結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；
3．使用方便，同一只變壓器只要改變一下連接方式即可得到不同的輸入輸出組合；
4．效率高，漏磁小，輸出特性好，EMC能力強；
5．內置溫度保護器，使用更安全(M90、M110、M160無溫保)。

標準產品預定定制產品預定聯系我們點擊交談

標準產品通用技術參數：

一、特點：

1．全封閉印刷線路板直接焊接安裝、外形美觀；

2．安裝高度小，結構緊湊、堅固、抗振、防潮、阻燃、抗電強度高；

3．使用方便，同一只變壓器只要改變一下連接方式即可得到不同的輸入輸出組合；

4．效率高，漏磁小，輸出特性好，EMC能力強；

5．內置溫度保護器，使用更安全(M90、M110、M160無溫保)。

二、使用環境條件：

1．環境溫度：-25℃～+70℃；

2．相對濕度：溫度為40℃時不大于90%；

3．大氣壓力：860～1060mbar(約為650～800mmHg)。

三、絕緣耐熱等級：B級(130℃)

四、安全特性：

1．絕緣電阻：常態時大于1000MΩ

2．抗電強度：可承受工頻4000V/1分鐘；

3．抗電沖擊：可承受脈沖6kV/50μS連續20次沖擊；

4．阻燃性：符合UL94-V0級。

五、額定功率：1.6VA,3.2VA,5VA,7VA,10VA,15VA,25VA,35VA,50VA,90VA,110VA,160VA。

六、額定電壓：

1．初級：2×110V±10% 50Hz/60Hz

次級：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。

2．非標準系列：按客戶要求訂制。

七、M系列標準產品通用技術參數：

序號	類別	輸出功率	空載電流	空載損耗	電壓調整率	溫升	重量	長×寬×高 (mm)³
1	M1.6	1.6VA	≤1.0mA	≤0.08W	≤30％	≤22℃	80g	39.6×39.6×18.5
2	MS1.6	1.6VA	≤1.0mA	≤0.08W	≤30％	≤22℃	80g	39.6×39.6×18.5
3	M3.2	3.2VA	≤1.5mA	≤0.1W	≤28％	≤23℃	120g	44.7×44.7×19.5
4	MS3.2	3.2VA	≤1.5mA	≤0.1W	≤28％	≤23℃	120g	44.7×44.7×19.5
5	M5	5VA	≤2.0mA	≤0.15W	≤25％	≤24℃	150g	49.7×49.7×19.5
6	MS5	5VA	≤2.0mA	≤0.15W	≤25％	≤24℃	150g	49.7×49.7×19.5
7	M7	7VA	≤2.5mA	≤0.2W	≤20％	≤25℃	180g	49.7×49.7×23.1
8	MS7	7VA	≤2.5mA	≤0.2W	≤20％	≤25℃	180g	49.7×49.7×23.1
9	M10	10VA	≤3.5mA	≤0.3W	≤18％	≤26℃	250g	55×55×26
10	MS10	10VA	≤3.5mA	≤0.3W	≤18％	≤26℃	250g	55×55×26
11	M15	15VA	≤4mA	≤0.4W	≤18％	≤28℃	300g	60×60×26.3
12	MS15	15VA	≤4mA	≤0.4W	≤18％	≤28℃	300g	60×60×26.3
13	M25	25VA	≤6mA	≤0.6W	≤14％	≤30℃	430g	60×60×37.5
14	MS25	25VA	≤6mA	≤0.6W	≤14％	≤30℃	430g	60×60×37.5
15	M35	35VA	≤8mA	≤0.8W	≤12％	≤33℃	500g	72×72×37.5
16	MS35	35VA	≤8mA	≤0.8W	≤12％	≤33℃	500g	72×72×37.5
17	M50	50VA	≤10mA	≤1.0W	≤10％	≤35℃	650g	82.4×82.4×37.5
18	MS50	50VA	≤10mA	≤1.0W	≤10％	≤35℃	650g	82.4×82.4×37.5
19	MS90	90VA	≤5.5mA	≤1.0W	≤7％	≤40℃	1.4kg	106×88.5×55
20	MS110	110VA	≤7.5mA	≤1.5W	≤6％	≤45℃	1.84kg	116×98.5×54.5
21	MS160	160VA	≤9.5mA	≤2.0W	≤5％	≤50℃	2.3kg	126×108.5×57.5

八、使用注意事項：

由于本變壓器類產品引出腳數量較多，且引腳材質較硬，為便于插裝，建議在設計印制板時，將變壓器引腳插孔的尺寸留出余量(如果是0.8mm的引出腳，可將插孔尺寸設計成1.2mm；1mm的引出腳，可將插孔尺寸設計成1.5mm)。
