您當前的位置是首頁產品中心變壓器電源變壓器R型變壓器R型單相、三相(SR)變壓器

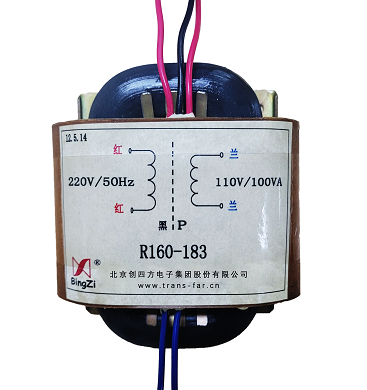

R型單相、三相(SR)變壓器

R型單相、三相(SR)變壓器

R型變壓器是干式變壓器產品中的一枝新秀。其鐵芯系采用寬窄不一的優質取向冷軋硅鋼帶卷制成腰圓形，而且截面呈圓形，不用切割即可繞制。因此，由此制造的變壓器無噪聲、漏磁小、空載電流小、鐵損低、效率高；并且由于線圈是圓柱形，每圈的銅線長度短，所以，內阻小，銅耗低，溫升低，過載波動小，爆發力比環形變壓器還好；另外，初、次級線圈采用阻燃PBT工程塑料制成的骨架分別繞制，從而抗電強度高，阻燃性好。

標準產品預定定制產品預定聯系我們點擊交談

標準產品通用技術參數：

一、特點：

R型變壓器以新穎、獨特的結構，優異的電磁性能正得到越來越多的電子行業的青睞。特別適用于醫療設備、顯示設備、音響設備、辦公設備。

二、規格：

1．R型單相變壓器

本公司生產的R型變壓器有R05～R7500共20種規格，功率覆蓋5～7500W；輸入、輸出特性按用戶要求定制；繞組引出方式一般采用焊片引出或塑料線引出，并且可按用戶要求加裝插頭；其外形圖見圖1，外形尺寸及安裝尺寸見表1。

表1：

R. No	A	B	C	D	E	Φ	VA	kg	備注
R.05	61	49	30	45	35	Φ3.3	~6	0.21
R.08	69	58	35	53	44	Φ4	~8	0.3
R.10	75	61	37	55	45	Φ4	~15	0.4
R.20	79	70	39	70	55	Φ4	~28	0.5
R.30	94	77	42	70	60	Φ5	25~40	0.7
R.40	96	80	44	70	60	Φ5	35~55	0.9
R.50	99	92	48	75	65	Φ5	45~65	1.0
R.80	122	90	52	90	70	Φ5	70~100	1.4
R.100	123	103	55	100	80	Φ5	90~130	1.7
R.160	138	115	63	100	85	Φ5	150~200	2.6
R.260	154	121	66	130	95	Φ5	200~300	3.1
R.320	162	128	70	135	95	Φ6	280~380	3.8
R.600	183	145	85	142	100	Φ8	380~650	6.5
R.1K	221	172	99	180	140	Φ8	650~1200	10.5
R.1.5k	237	191	102	190	152	Φ7	1200~1500	14
R.2k	251	197	111	185	160	Φ7	1500~2000	16.5
R.3k	275	231	128	200	180	Φ7	2000~3000	23.5
R.5k	260	151	384	185	117	Φ10	3000~5000	42	立式安裝
R.6.3k	280	171	448	205	122	Φ11	5000~6300	44	立式安裝
R.7.5k	400	340	200	305	220	Φ110	6300~7500	46	臥式安裝

2．R型三相變壓器：

R型三相(SR)變壓器有多種規格，功率范圍廣，端子連接。其外形見右圖，外形尺寸及安裝尺寸見表2。

表2：

規格(VA)	安裝形式	外型尺寸			安裝尺寸			重量	備注
規格(VA)	安裝形式	A長	B寬	C高	a孔距	b孔距	Φ	重量	備注
SR60	臥式	120	95	50	95	85	4-Φ4	1.2	軟線引出
SR120	臥式	127	138	63	118	100	4-Φ5	1.36	底板安裝
SR120	立式	144	49	156	134	44	4-Φ5	1.36
SR150	臥式	127	158	66	100	105	4-Φ5	1.64
SR150	立式	160	57	157	148	44	4-Φ5	1.64
SR250	臥式	165	189	82	110	111	4-Φ5	2.01
SR250	立式	172	60	171	160	46	4-Φ5	2.01
SR400	臥式	176	186	72	154	120	4-Φ6	2.62
SR400	立式	189	62	186	175	46	4-Φ6	2.62
SR500	臥式	187	198	75	170	130	4-Φ6	3.14
SR500	立式	210	67	230	195	52	4-Φ6	3.14
SR700	臥式	186	212	143	180	140	4-Φ8	4.52
SR700	立式	217	75	223	205	560	4-Φ8	4.52
SR900	臥式	198	220	141	190	145	4-Φ8	6.1
SR900	立式	220	80	248	205	56	4-Φ8	6.1
SR1.2k	臥式	213	203	147	210	155	4-Φ8	7.57
SR1.2k	立式	236	90	268	220	65	4-Φ8	7.57
SR1.5k	臥式	237	260	153	220	175	4-Φ8	8.61
SR1.5k	立式	275	92	260	257	72	4-Φ8	8.61
SR2k	臥式	310	250	110	274	230	4-Φ7	16.5
SR2k	立式	310	132	305	274	84	4-Φ7	16.5	夾件安裝
SR3k	臥式	315	280	120	260	185	4-Φ7	23.5
SR3k	立式	315	118	326	280	88	4-Φ7	23.5
SR5k	臥式	360	253	220	300	231	4-Φ9	42
SR5k	立式	360	144	340	330	105	4-Φ9	42
SR7.5k	立式	388	160	384	313	117	4-Φ9	64
SR10k	立式	410	167	416	310	122	4-Φ11	68

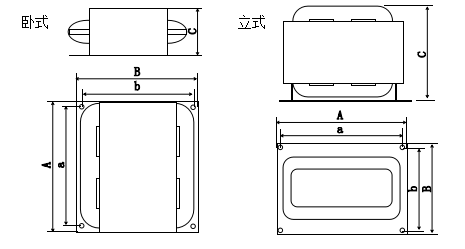

圖2：

三、其它：除上述標準規格外，我公司還可提供特殊要求的R型變壓器。
